Троллейбус ЗиУ-9, 1:35, самоделка

Сообщений 1 страница 30 из 50

1

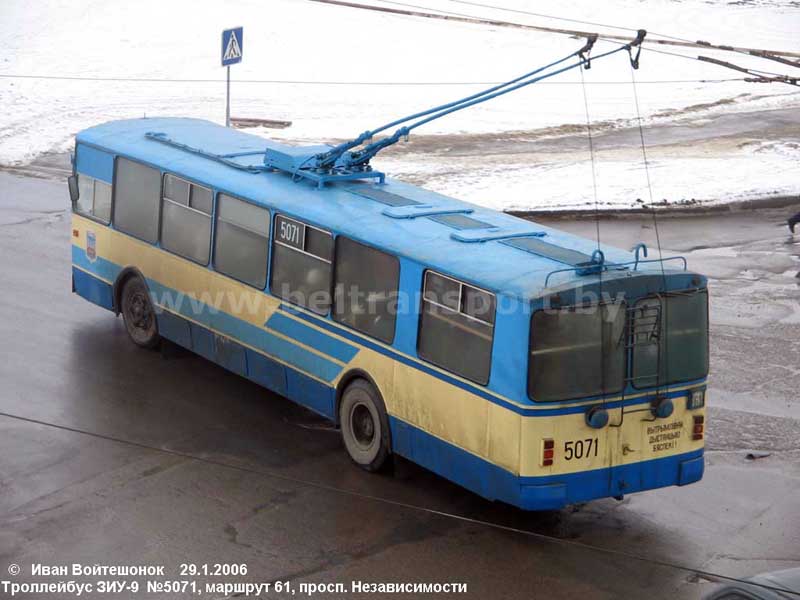

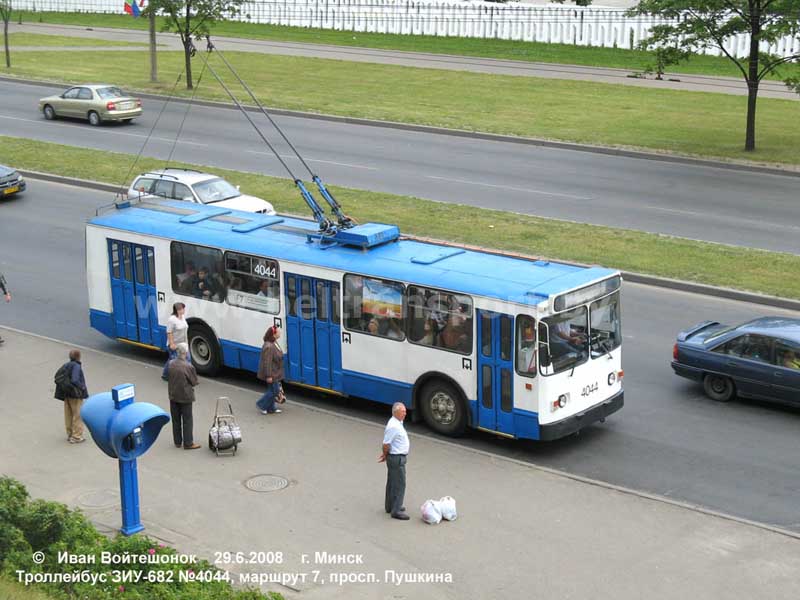

"ЗиУ-9 (также ЗиУ-682) — советский высокопольный троллейбус большой вместимости для внутригородских пассажирских перевозок. Аббревиатура ЗиУ происходит от полного названия завода-изготовителя (Ордена Трудового Красного Знамени Троллейбусный Завод имени Урицкого), расположенного в г. Энгельсе Саратовской области (в настоящее время ЗАО «Тролза»). Эта модель троллейбуса находится в серийном производстве с 1972 года по настоящее время, пережив несколько модернизаций. Большой объём выпуска ЗиУ-9 позволил ему стать доминирующей моделью троллейбуса в Советском Союзе, начиная с конца 1970-х годов. Этот статус в значительной степени сохраняется и в современной России. В 1990-х годах на основе ЗиУ-9 другие производители троллейбусов, организованные преимущественно на базе ремонтных заводов, разработали свои варианты этой машины («клоны»). Всего было построено более 42 000 троллейбусов семейства ЗиУ-9, что позволило им стать самой многочисленной моделью троллейбуса в мире".

Вот дела... Каждый день видел этот троллейбус и даже не знал его название))) Замолю "грех" изготовлением модели. Надо крепко подумать над применяемыми технологиями и последовательностью строительства. По поводу раскраса пока не решил.
http://s4.uploads.ru/t/eJ3S0.jpghttp://s4.uploads.ru/t/f2n6U.jpghttp://s5.uploads.ru/t/luWZO.jpghttp://s4.uploads.ru/t/OPI6u.jpghttp://s4.uploads.ru/t/kslG3.jpghttp://s5.uploads.ru/t/xdDGZ.jpg

0

2

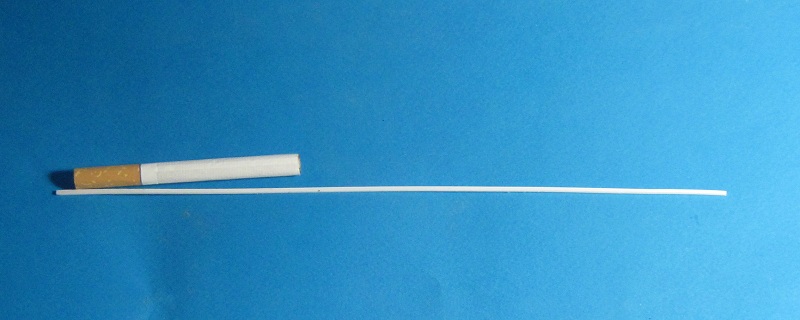

По традиции первая деталь...
Сама модель будет иметь длину 37 см.
http://s4.uploads.ru/t/yuvZh.jpg

0

3

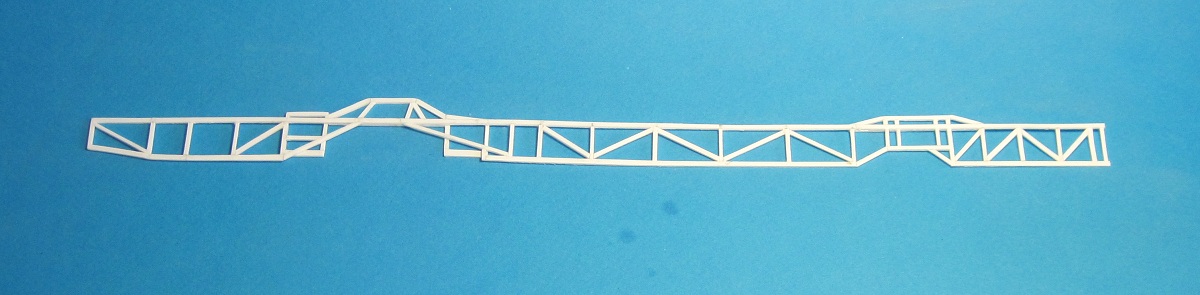

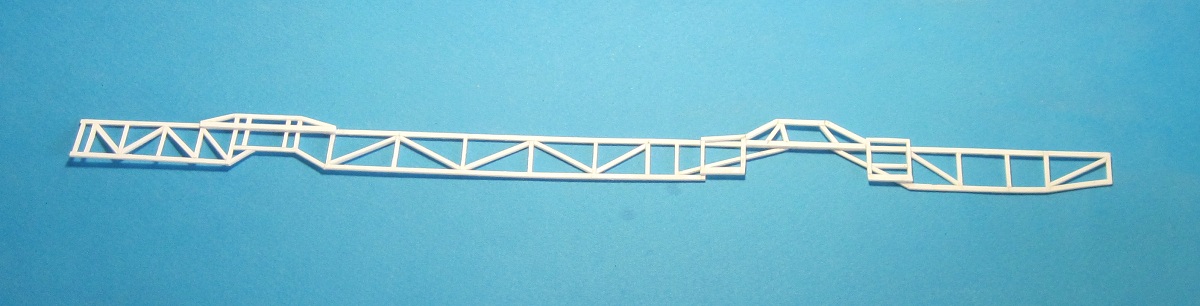

Левый ферменный лонжерон готов
http://s4.uploads.ru/t/h3Pk5.jpghttp://s5.uploads.ru/t/Gt21m.jpg

0

4

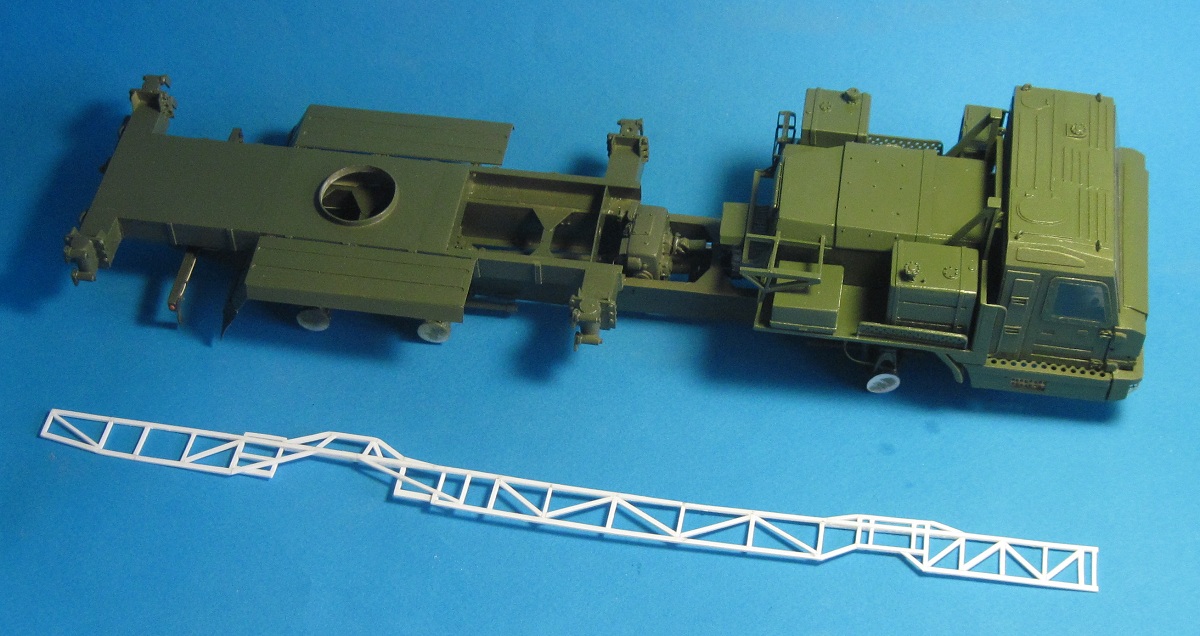

ЗиУ-9 соизмерим с БАЗом
http://s5.uploads.ru/t/0YsOl.jpg

0

5

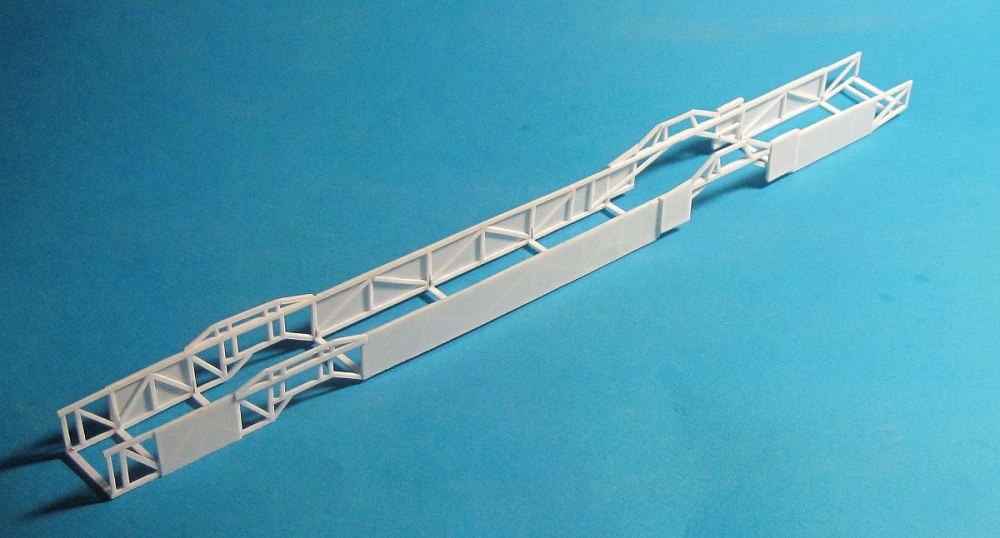

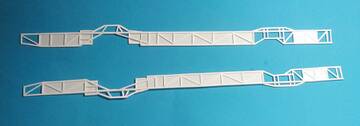

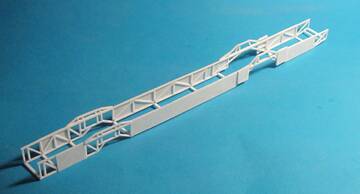

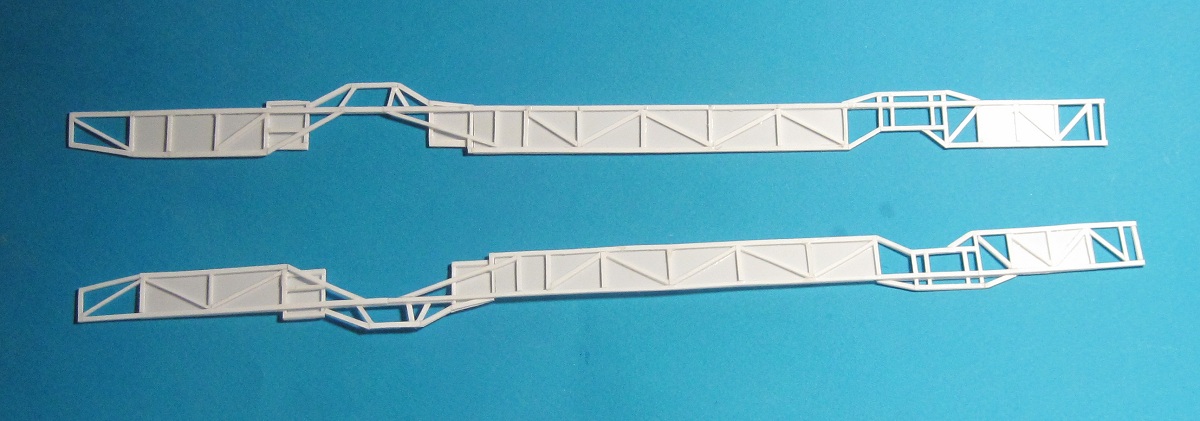

Лонжероны готовы, теперь надо их соединить... Это будет прикольная работёнка
http://s4.uploads.ru/t/PmBpF.jpg

0

6

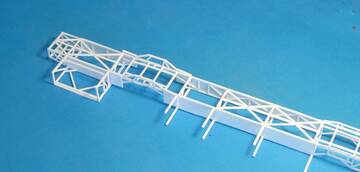

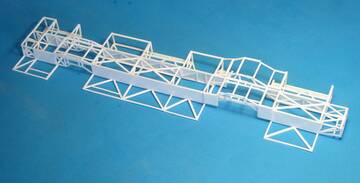

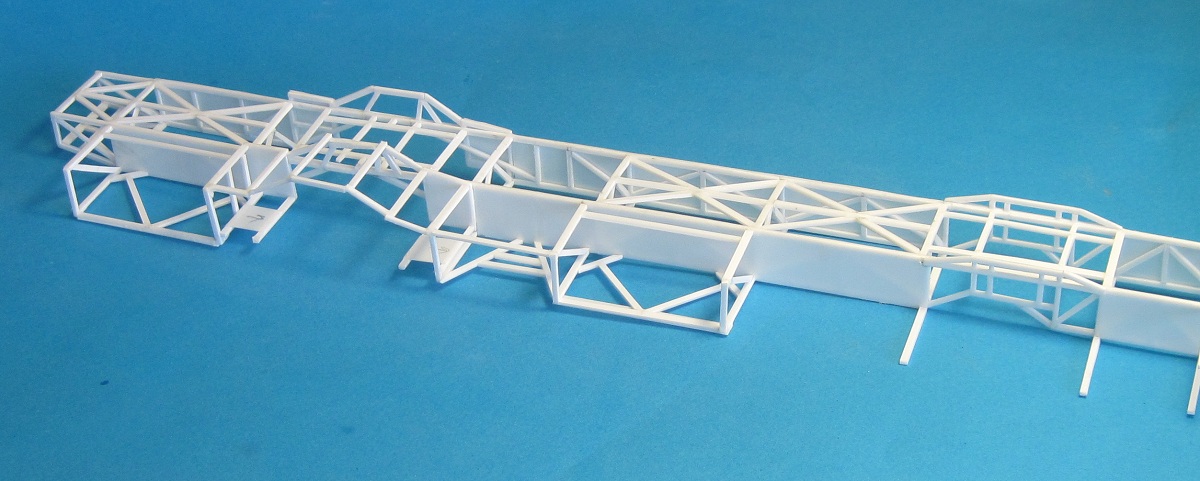

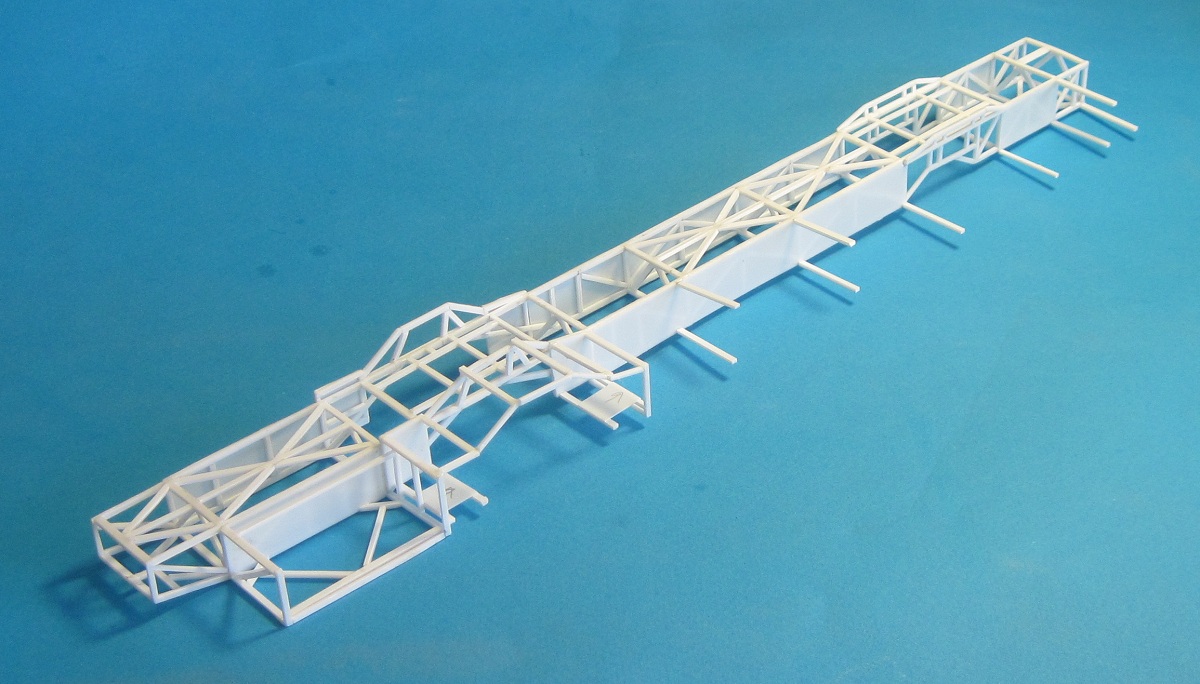

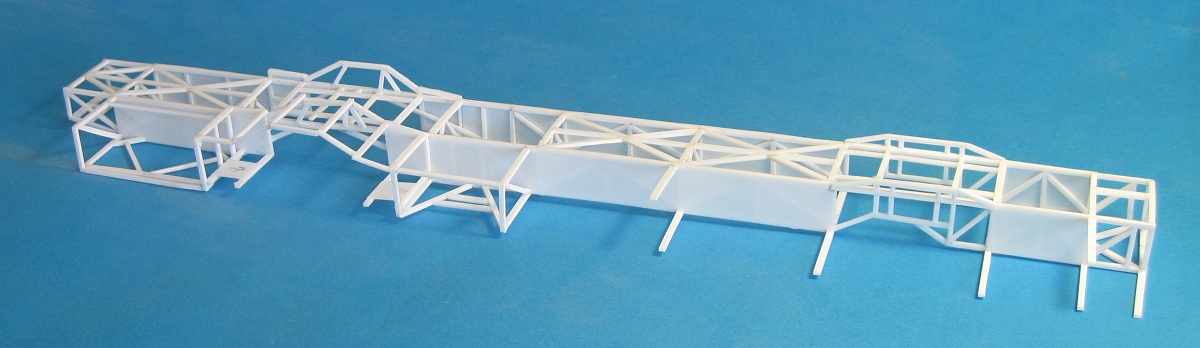

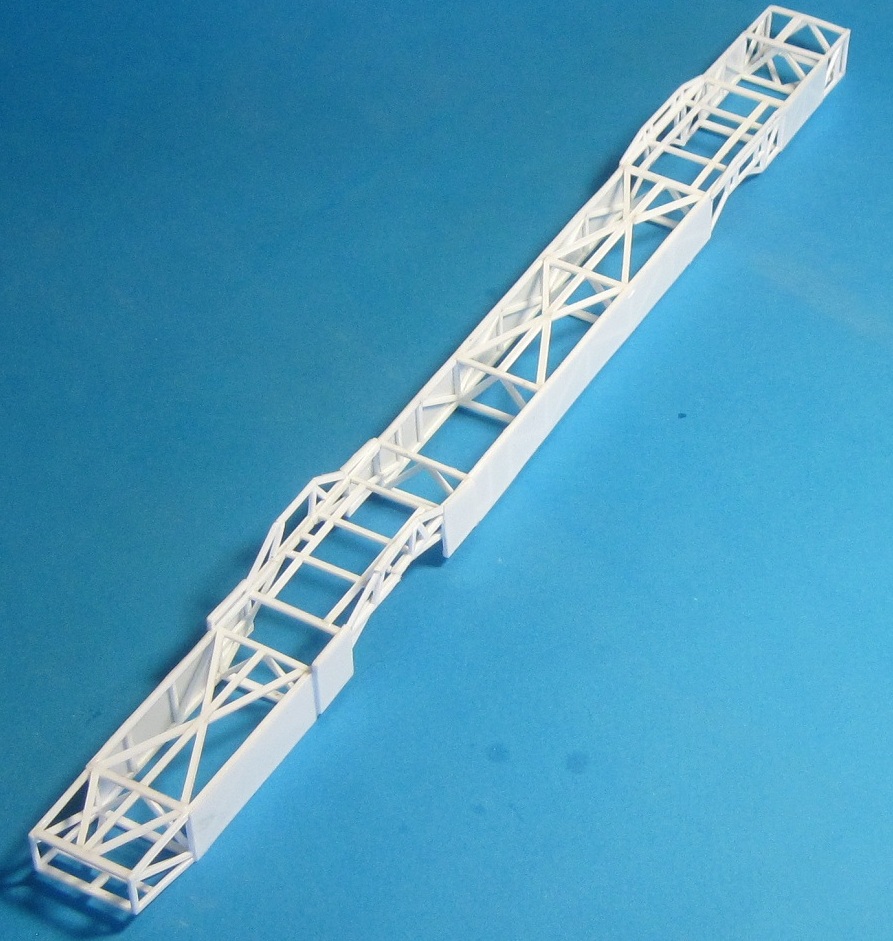

Наращиваю раму...
http://s4.uploads.ru/t/boxZN.jpg

0

7

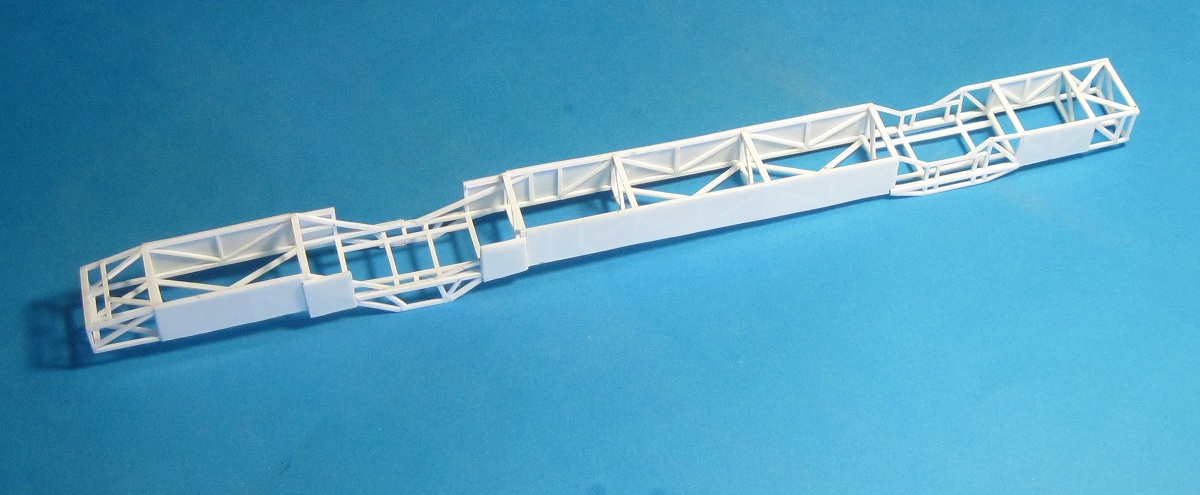

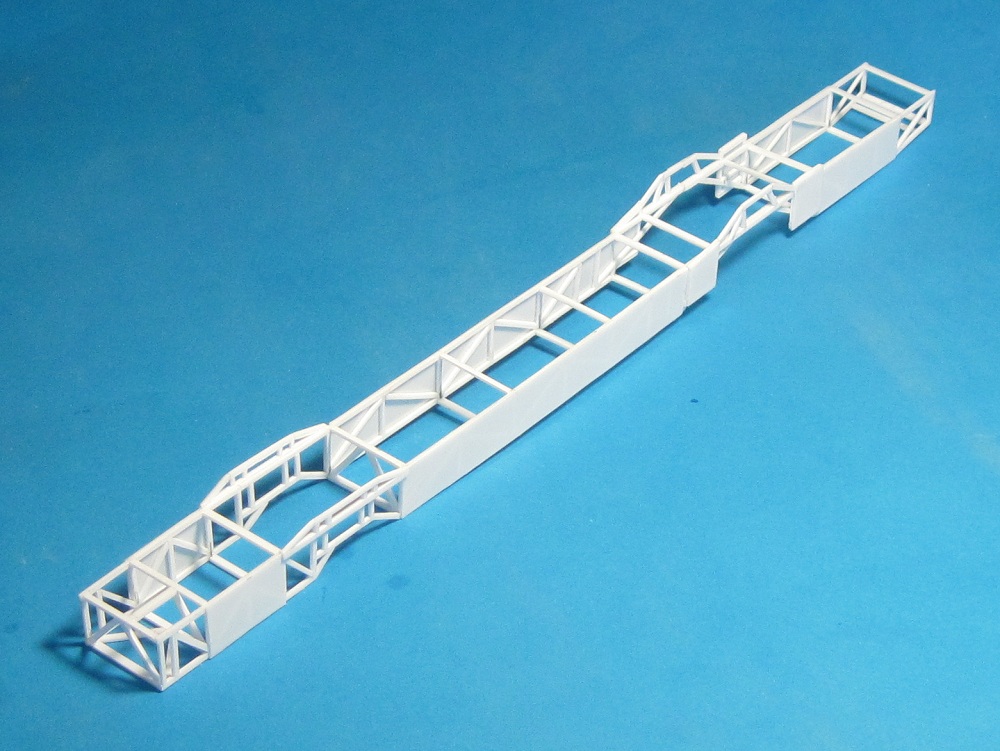

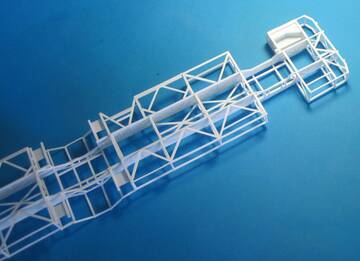

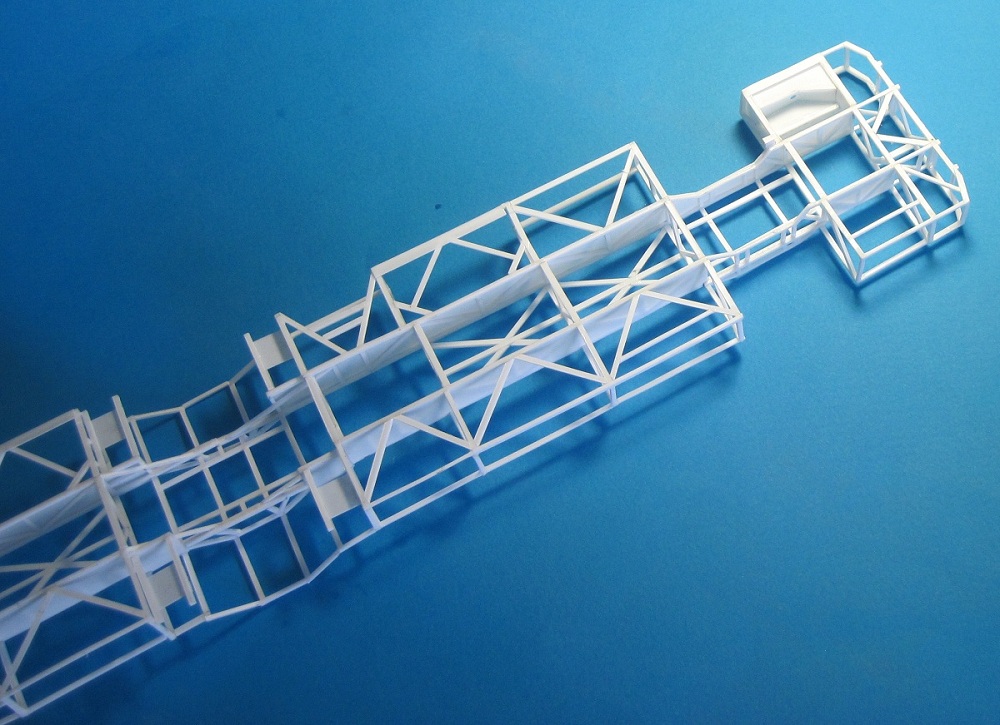

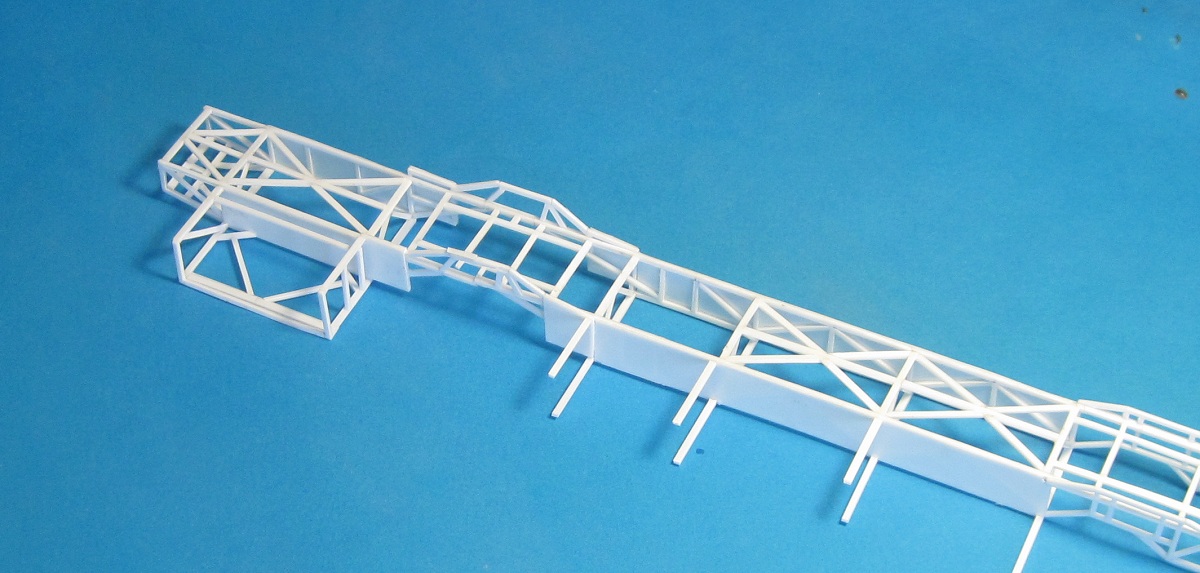

Рама готова. Теперь боковые элементы.
http://s5.uploads.ru/t/ALDHS.jpghttp://s5.uploads.ru/t/jM4sO.jpg

0

8

Готов каркас задней лестницы
http://s5.uploads.ru/t/dDlz2.jpg

0

9

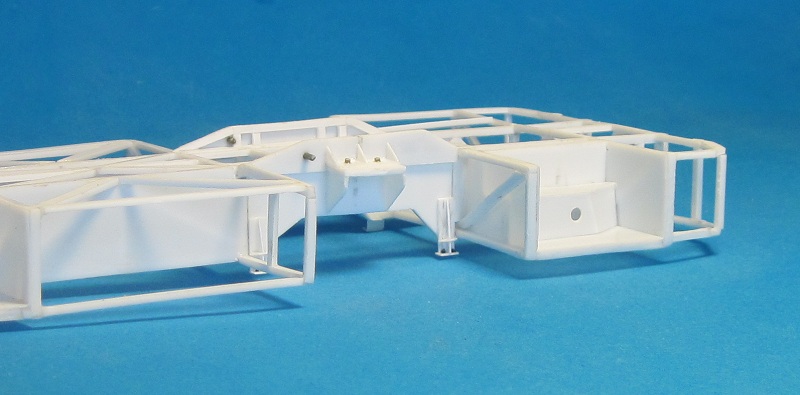

Готов каркас ниши задних правых колёс и полки для установки задней пневматической подвески
http://s5.uploads.ru/t/l1nBf.jpg

0

10

Готов каркас ниши аккумуляторных батарей
http://s4.uploads.ru/t/T3DH7.jpg

0

11

Готов каркас средней лестницы
http://s4.uploads.ru/t/nJV0Q.jpg

0

12

Готов каркас ниши шунтовых реостатов
http://s4.uploads.ru/t/8d1D5.jpg

0

13

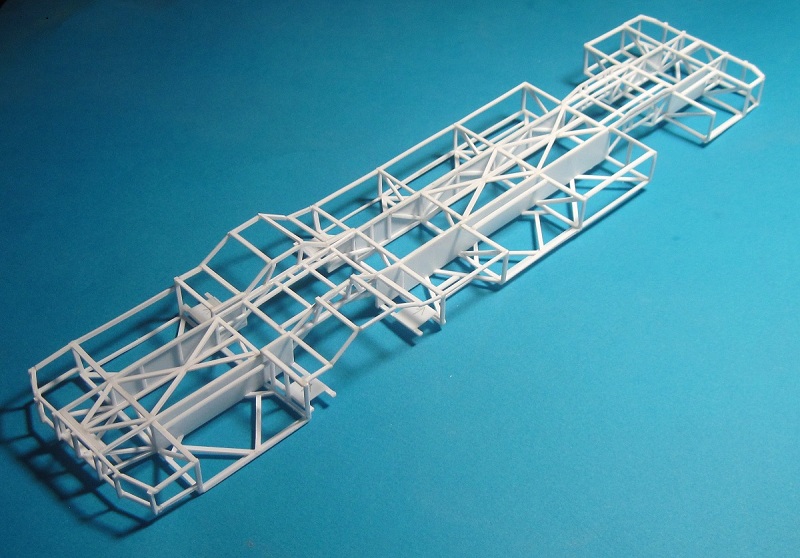

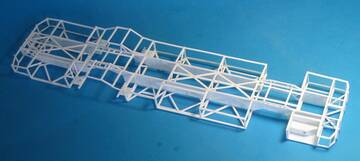

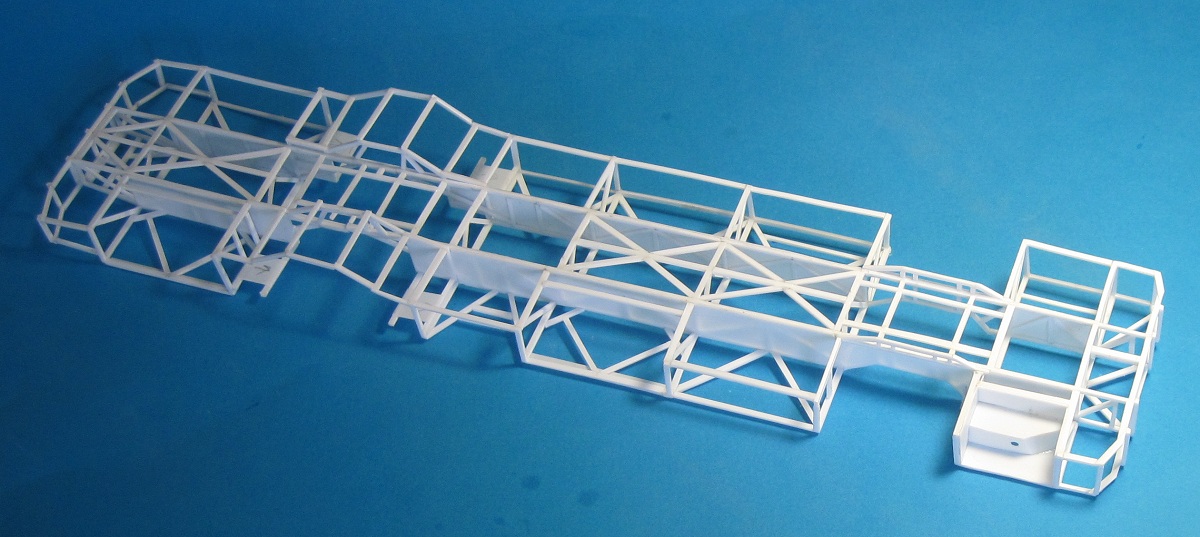

Правая сторона готова.
http://s5.uploads.ru/t/0dmZ6.jpg

0

14

Закончил нижний пояс каркаса с левого борта
http://s5.uploads.ru/t/gbp42.jpg

0

15

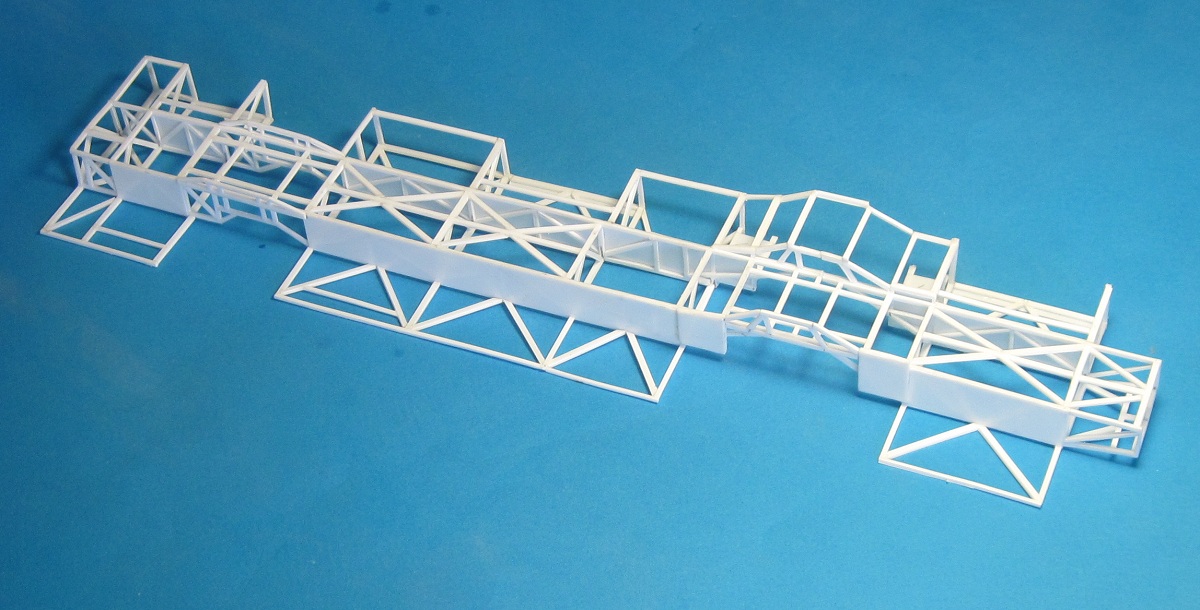

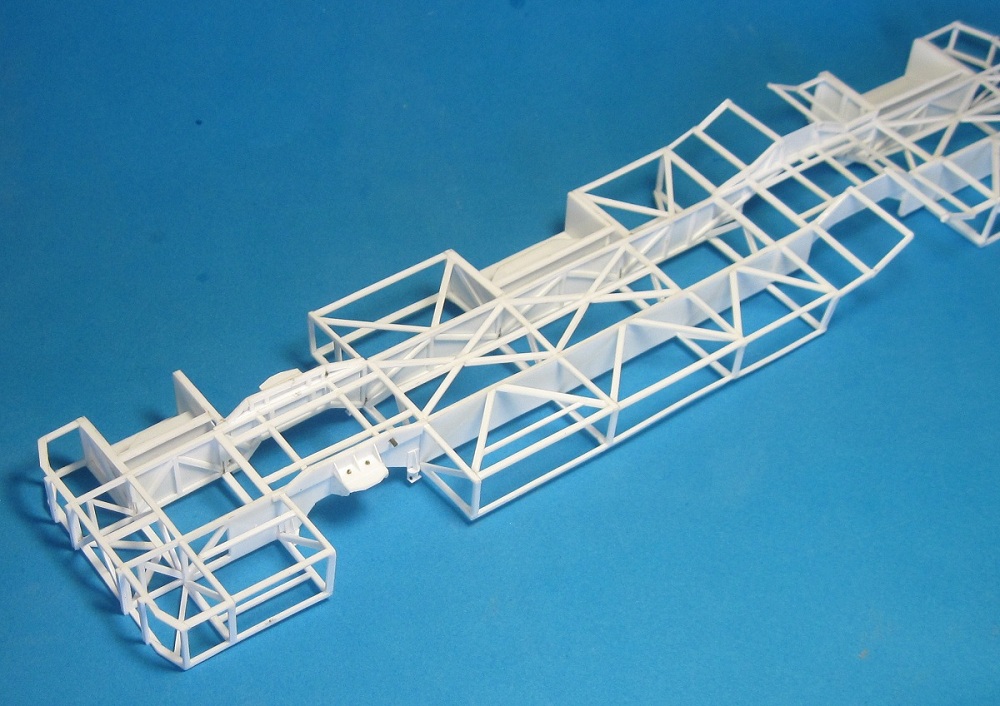

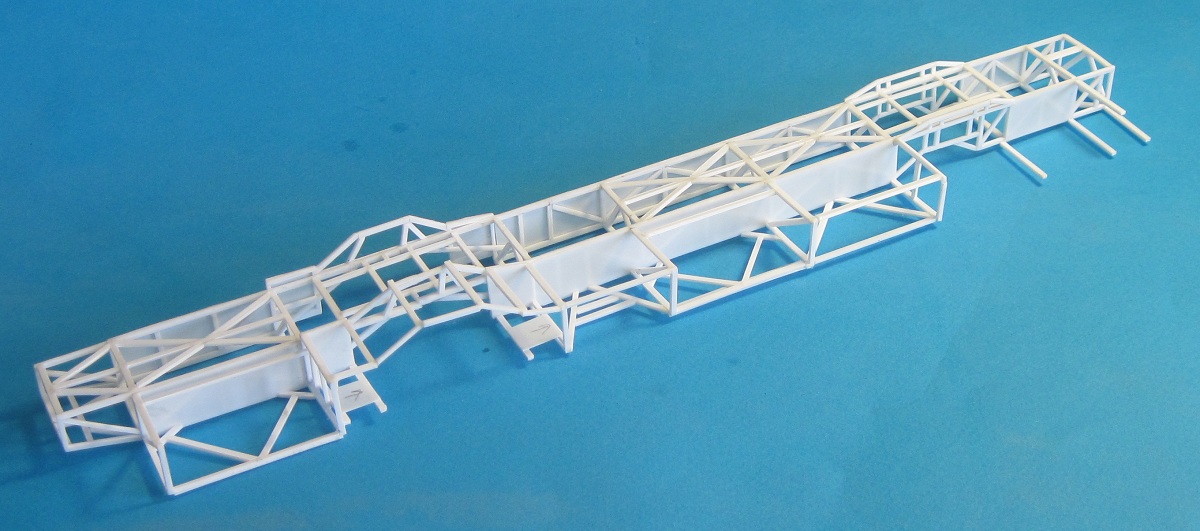

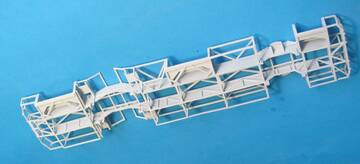

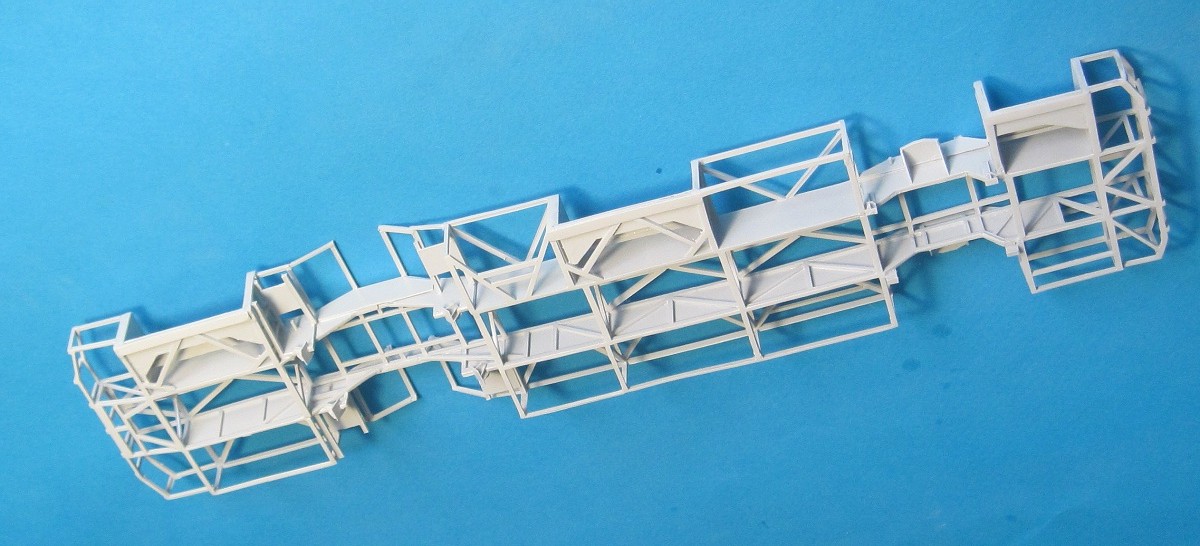

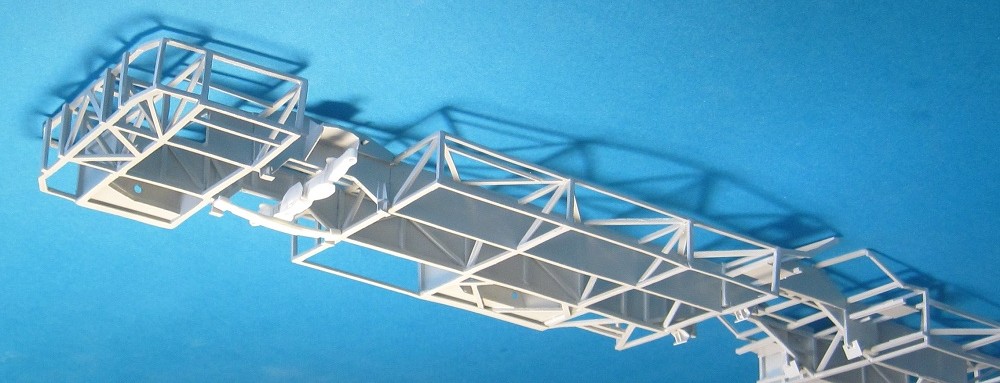

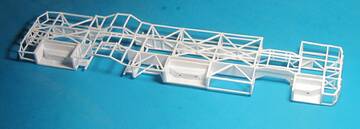

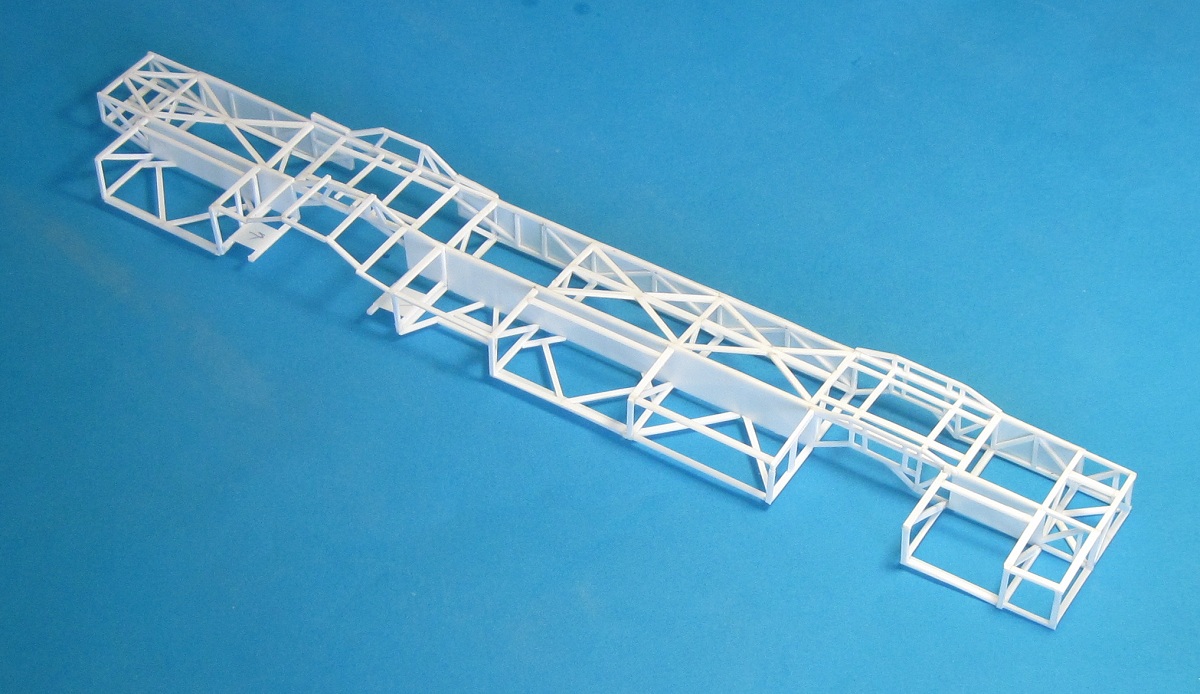

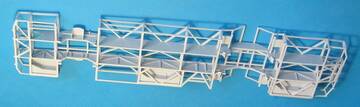

Рама готова
http://s4.uploads.ru/t/v5IEH.jpg

0

16

Обшил лестницу передней двери, т.к. её нижние и боковые наружные стороны будут окрашиваться в цвет рамы.
http://s4.uploads.ru/t/Z6t4y.jpghttp://s5.uploads.ru/t/5yTOj.jpg

0

17

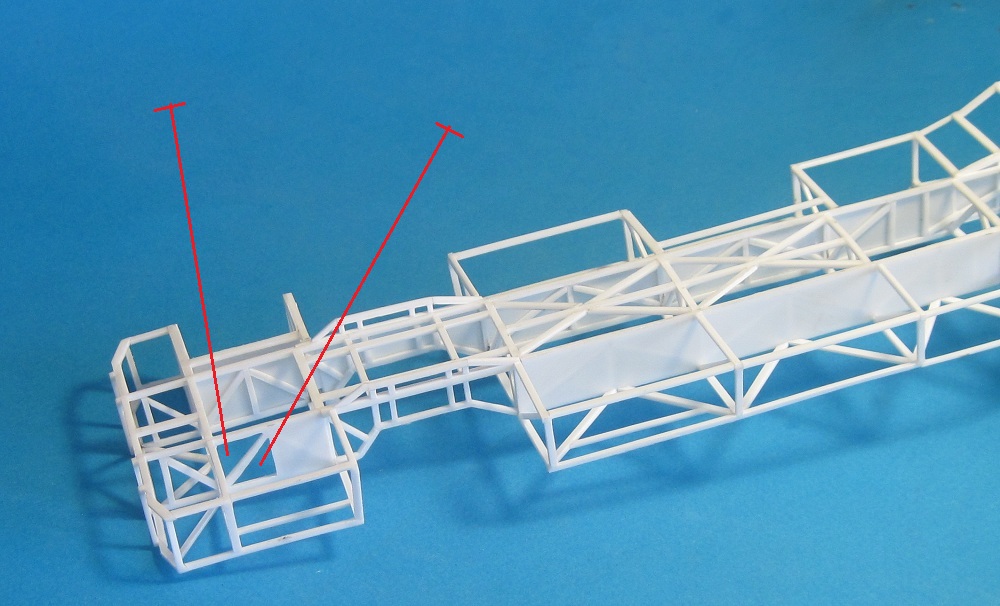

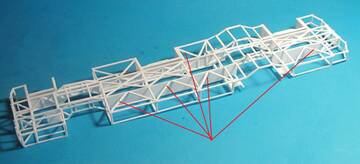

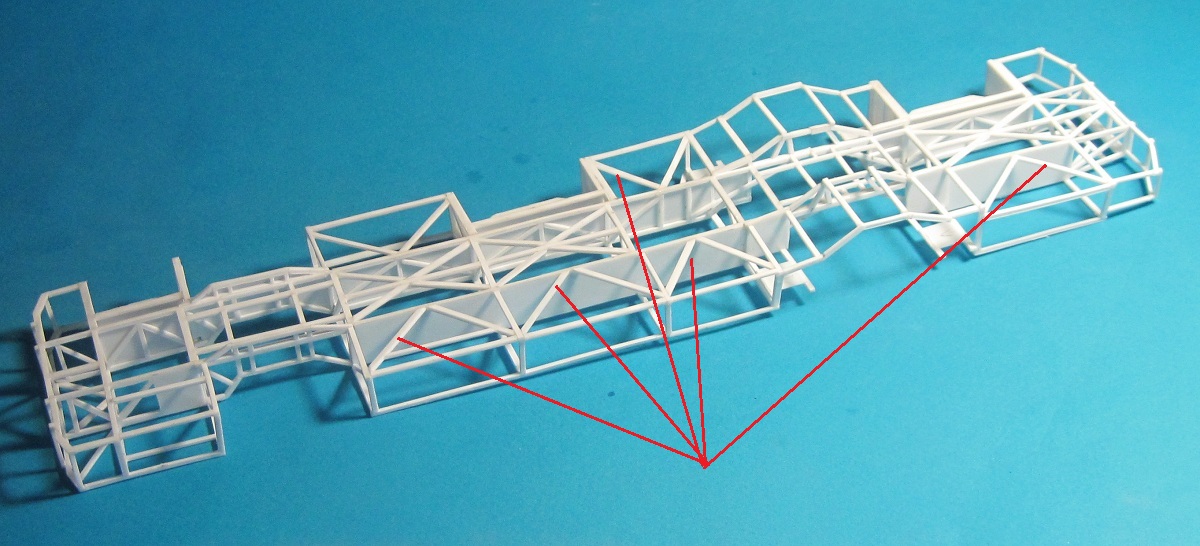

Теперь прорезал две секции рамы. Через них пройдёт рулевая тяга к переднему мосту и проводка.
http://s5.uploads.ru/t/pFQJt.jpg

0

18

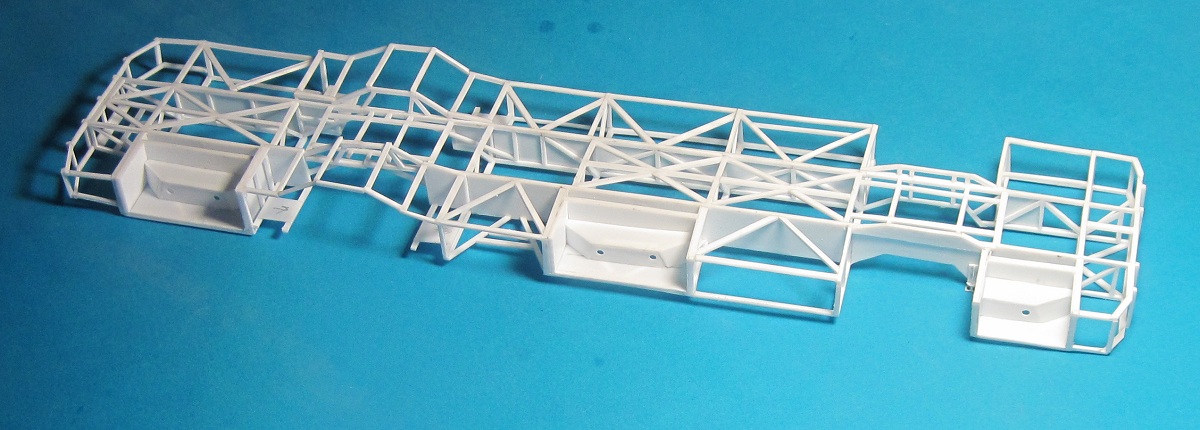

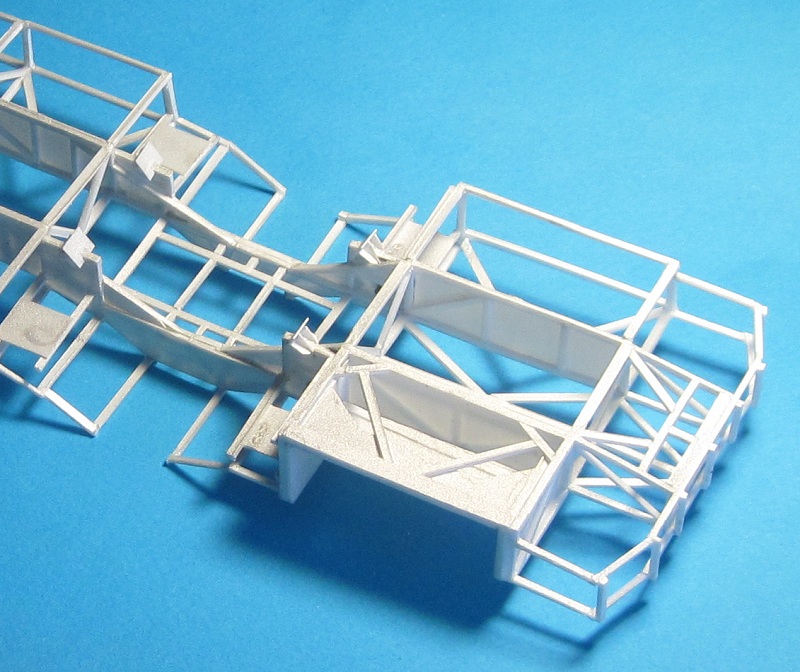

Перенёс перекладины с нижних секций на верхние и закончил остовы лестниц.
http://s4.uploads.ru/t/WVEdP.jpghttp://s5.uploads.ru/t/pXi4u.jpg

0

19

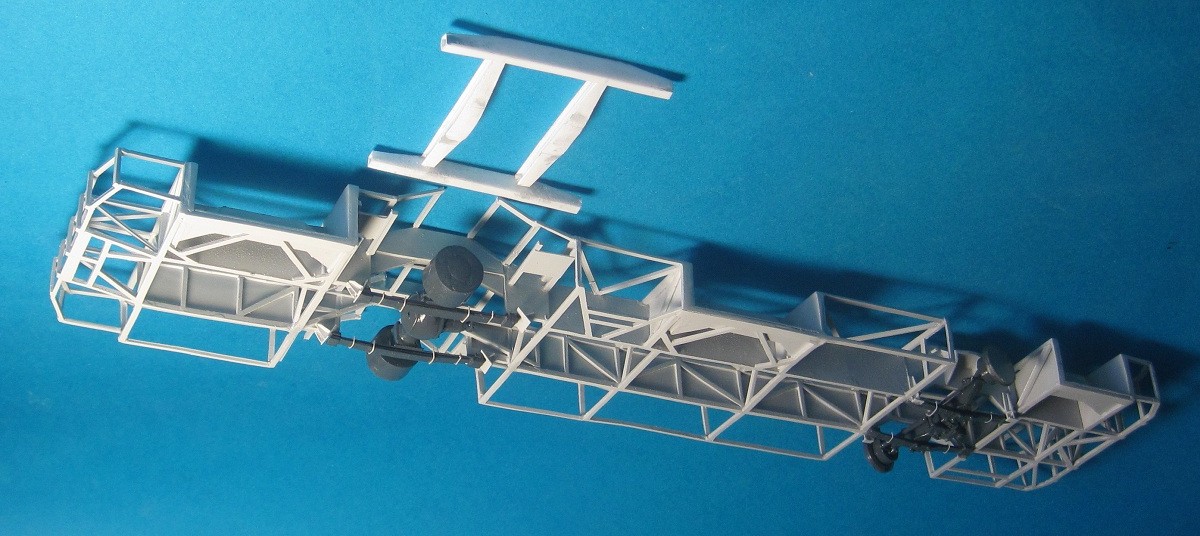

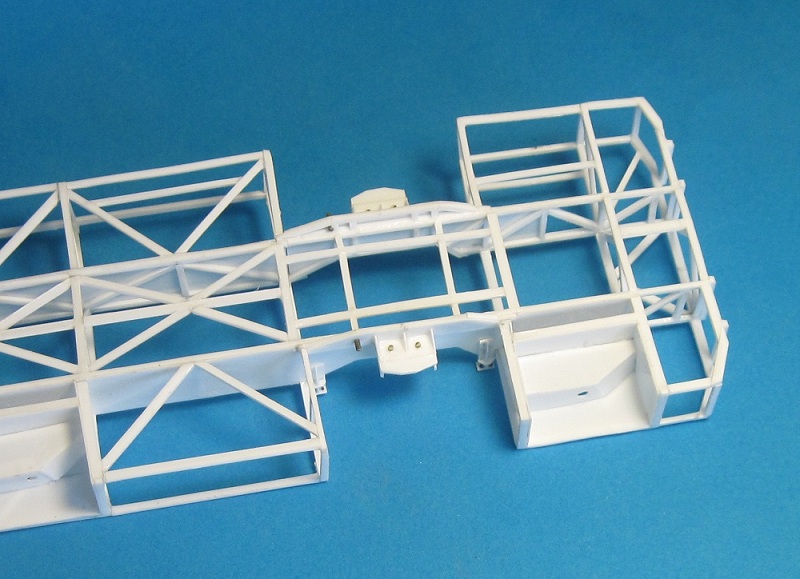

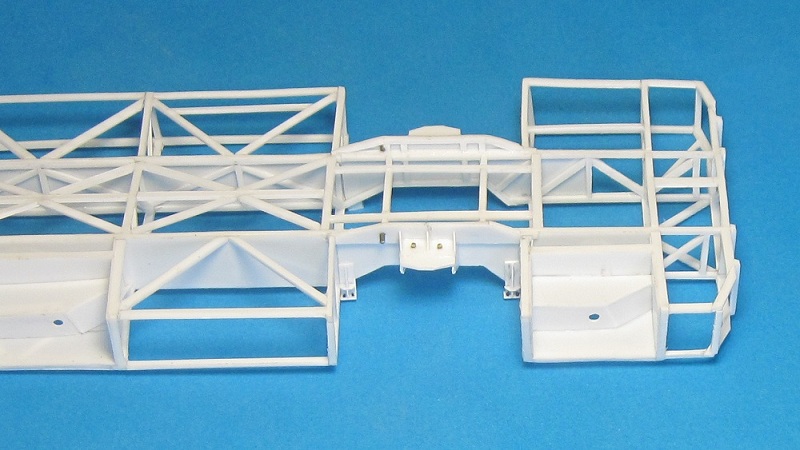

Установлены элементы крепления подвески переднего моста.
http://s4.uploads.ru/t/0rERW.jpghttp://s5.uploads.ru/t/4NHkg.jpghttp://s5.uploads.ru/t/KNlGU.jpghttp://s4.uploads.ru/t/ROfeW.jpg

0

20

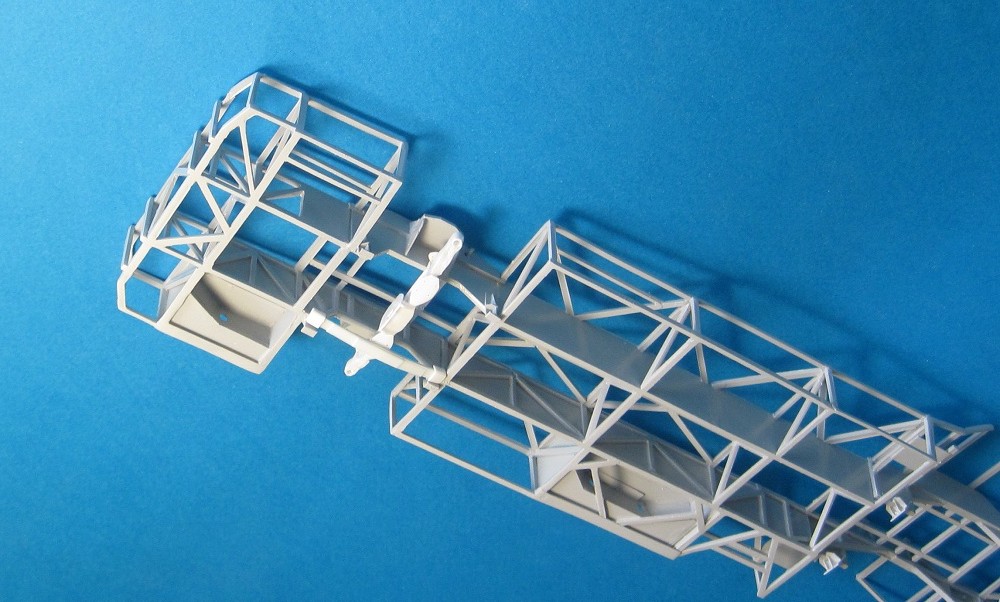

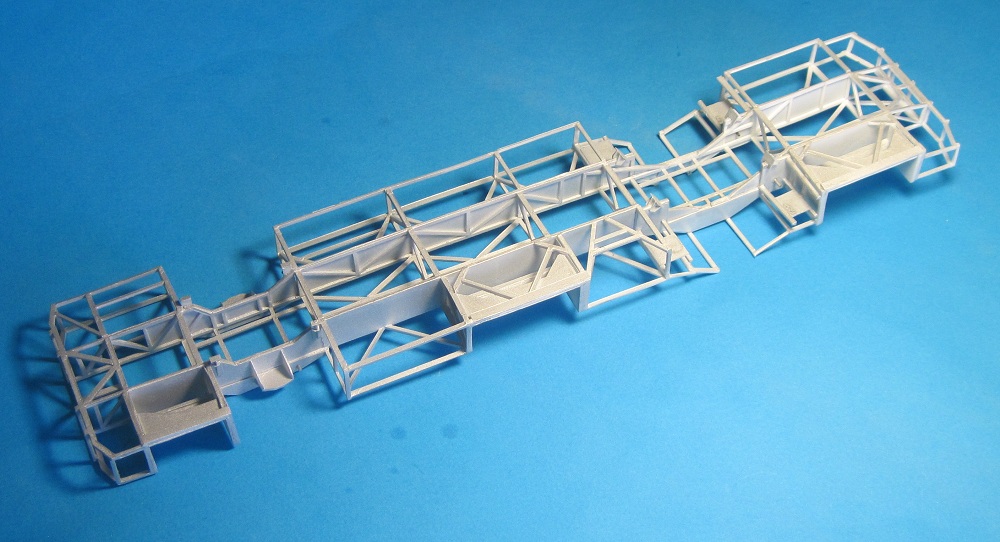

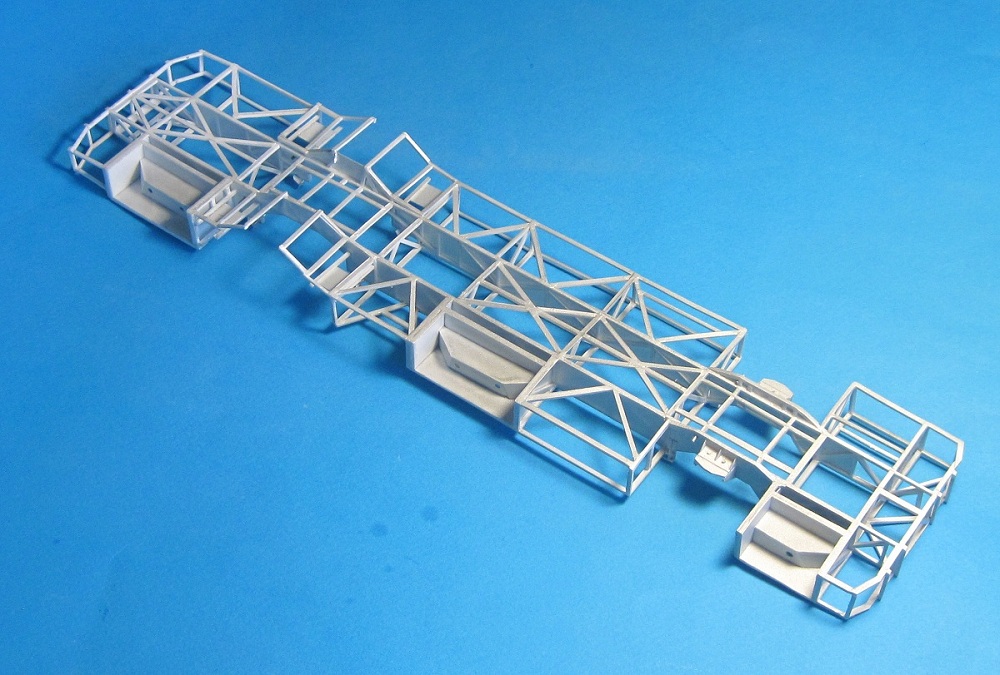

Раму закончил, задул серебрянкой. Пусть денёк сохнет, затем уберу косяки и покрас светло-серым.
http://s4.uploads.ru/t/CyWcF.jpghttp://s4.uploads.ru/t/5waQx.jpghttp://s4.uploads.ru/t/v6WI8.jpghttp://s4.uploads.ru/t/Keyu2.jpg

0

21

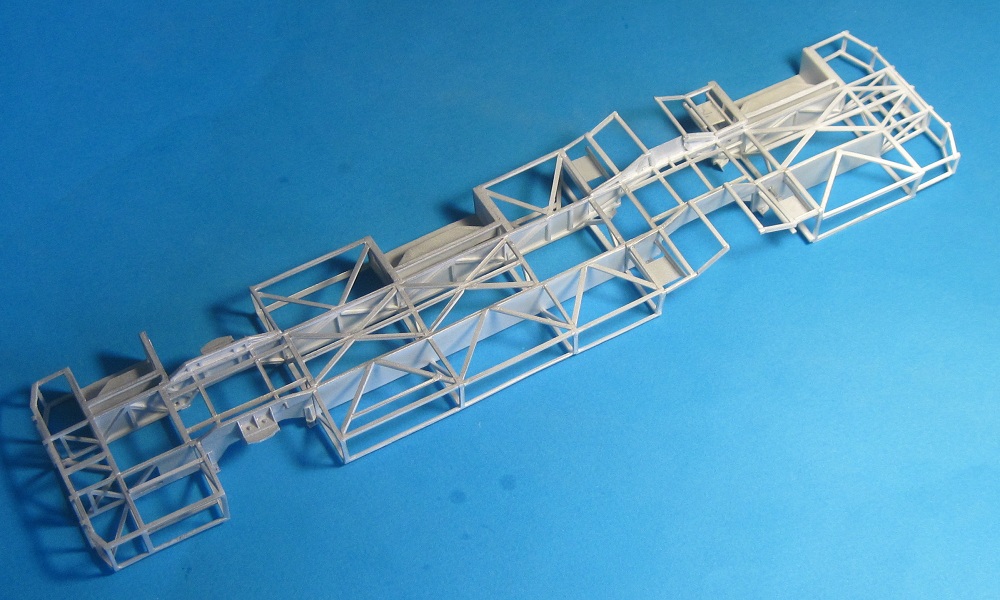

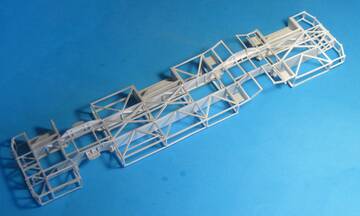

Покрасил раму и теперь сутки просушка... Нитра сохнет минуты, просто модель должна отлежаться и уступить место другим проектам.
Следующим этапом в этом проекте будет изготовление, покрас и установка по месту мостов и подвески.
http://s4.uploads.ru/t/b2i5P.jpghttp://s5.uploads.ru/t/nM4RB.jpg

0

22

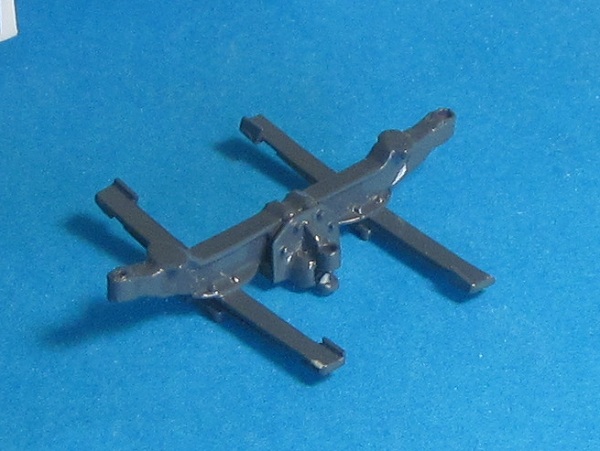

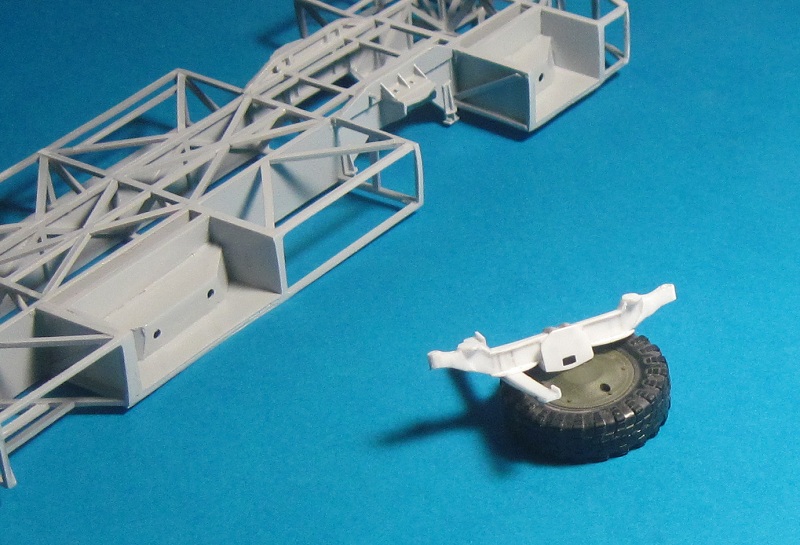

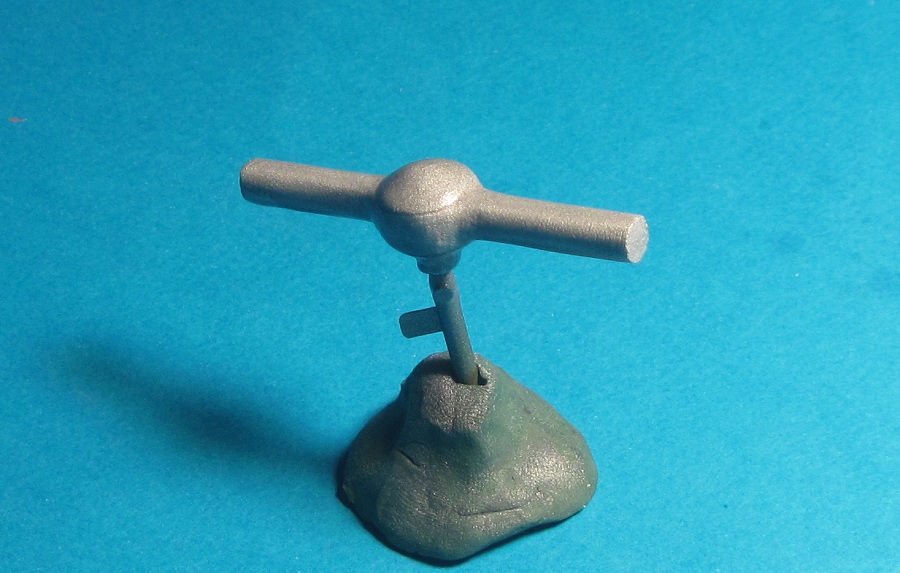

Набросал по быстрому основу переднего моста
http://s5.uploads.ru/t/f4Bji.jpghttp://s5.uploads.ru/t/6XJgq.jpg

0

23

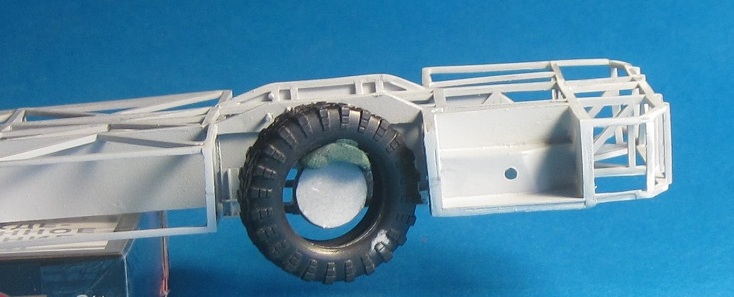

Обнаружил, что по размерам шины от звездинского БТР-80 подходят к троллейбусу и пока нет "родных" колёс, буду их использовать.
http://s5.uploads.ru/t/XsEFD.jpghttp://s4.uploads.ru/t/qtMZI.jpghttp://s5.uploads.ru/t/LU72l.jpghttp://s4.uploads.ru/t/RnFko.jpg

0

24

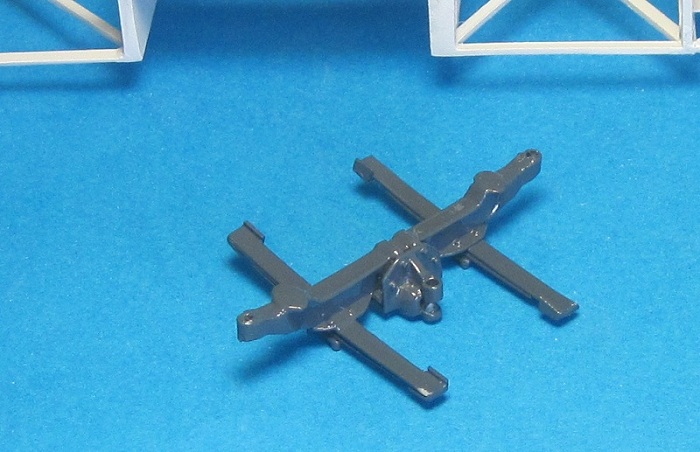

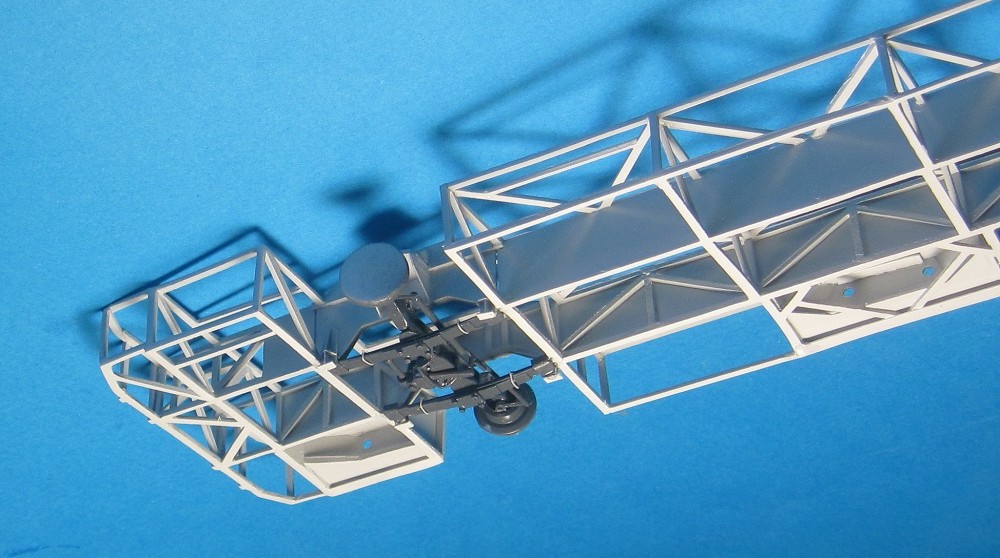

Передний мост с рессорами. Пока не установлен, т.к. надо сделать рулевые тяги. Имеется возможность сделать колёса поворачиваемыми, но делать этого не буду.
Рессоры рабочие, поэтому во время установки пневмоподушек, легко будет установить правильное положение оси колёс.
Пневмо- и гидроподвески будут установлены после общего монтажа по месту переднего и заднего мостов с рессорами.
http://s4.uploads.ru/t/U0jqb.jpghttp://s5.uploads.ru/t/9DCqM.jpghttp://s5.uploads.ru/t/LD8CF.jpghttp://s4.uploads.ru/t/qZGHg.jpg

0

25

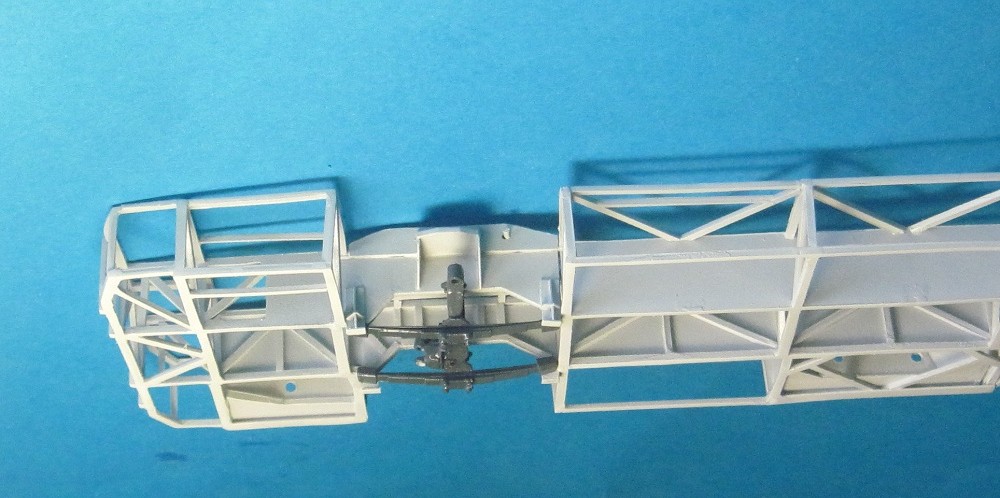

Осталось установить по два хомута на каждую рессору и можно клеить мост по месту
http://s5.uploads.ru/t/GmwWT.jpghttp://s4.uploads.ru/t/XYgqv.jpg

0

26

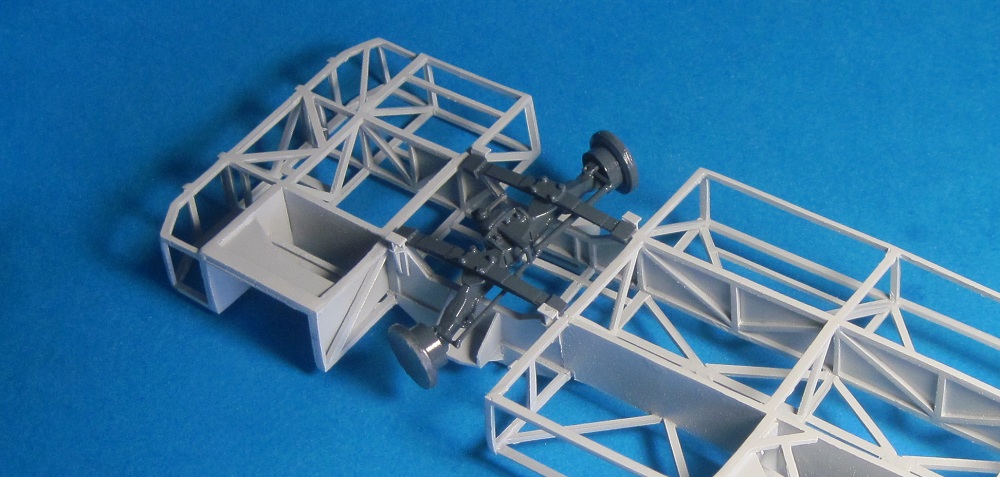

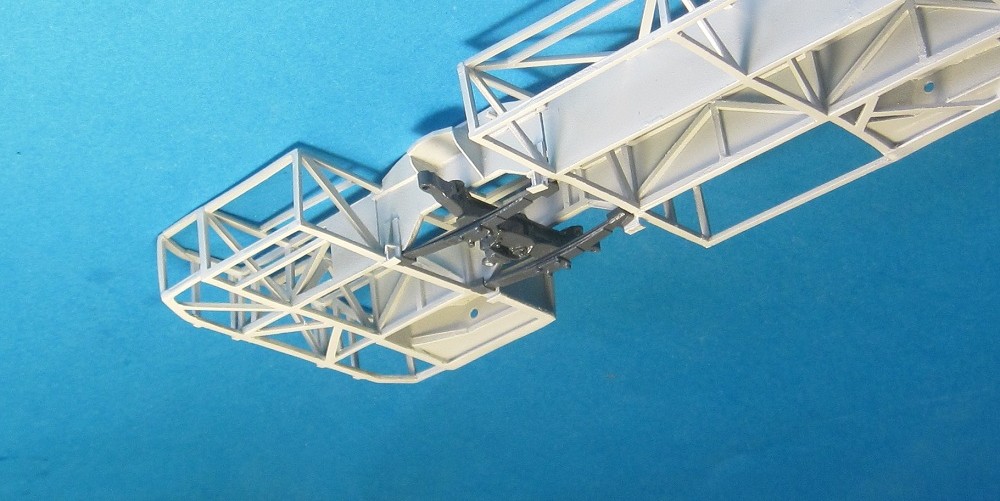

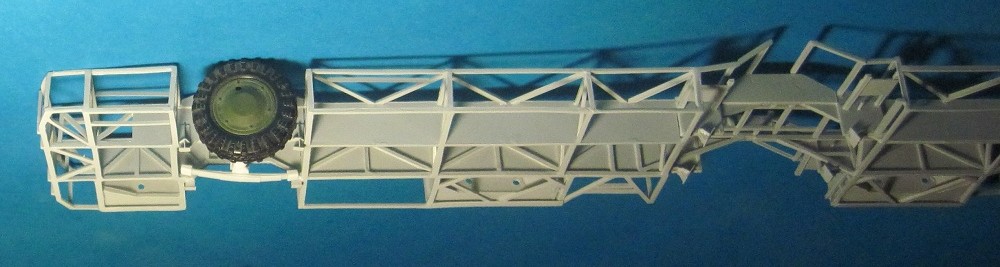

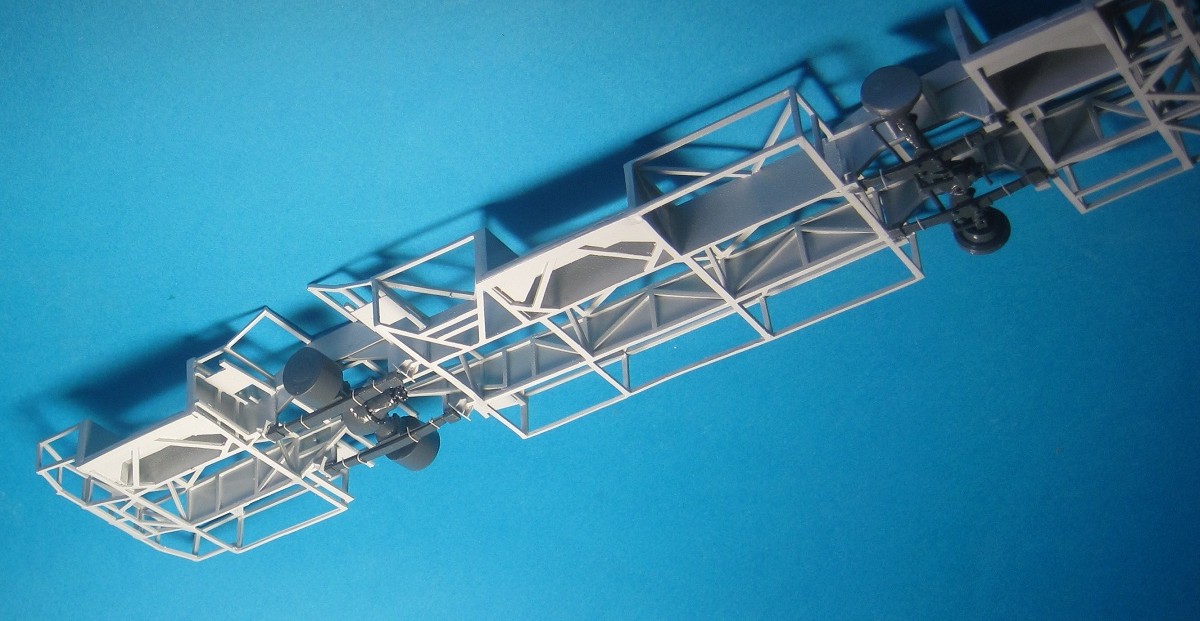

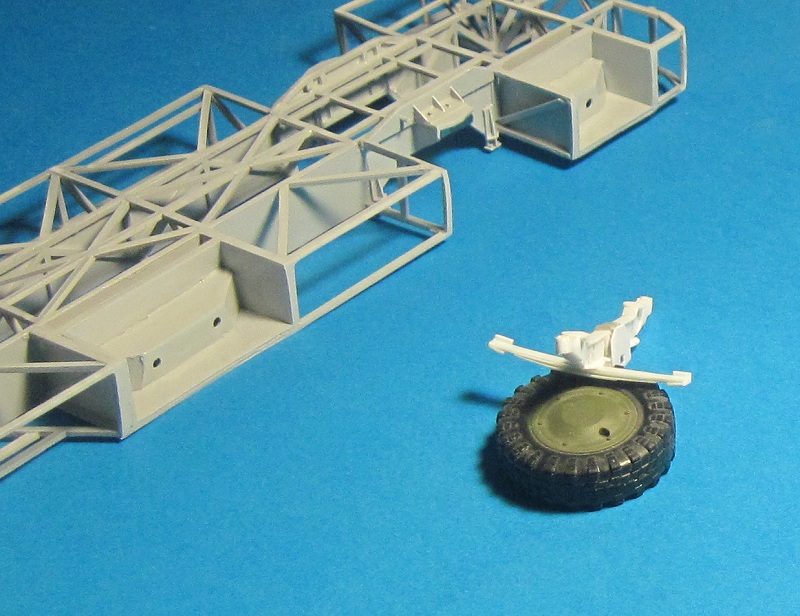

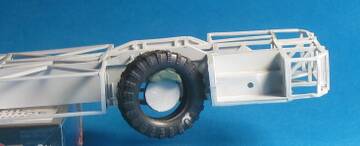

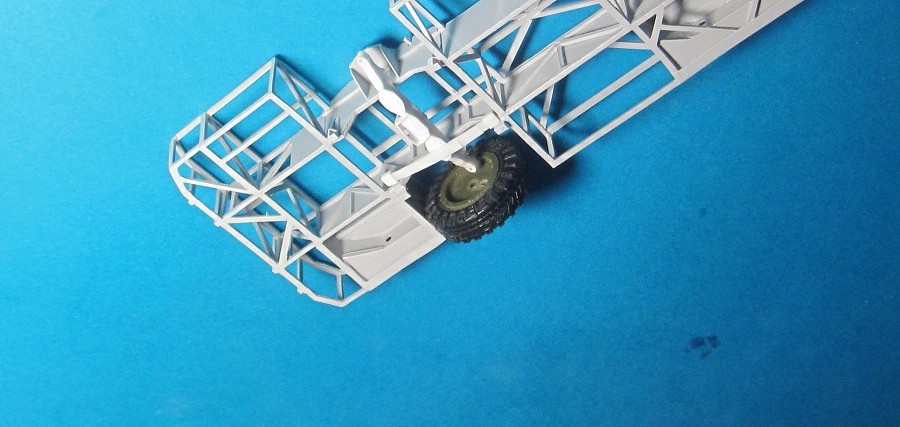

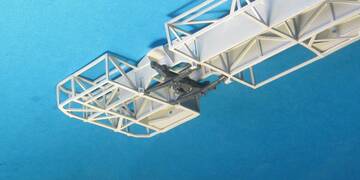

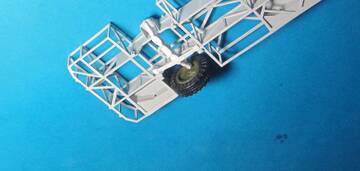

Передний мост установлен, проверен с помощью шины от БТР-80 на центровку
http://s4.uploads.ru/t/96hFK.jpghttp://s5.uploads.ru/t/FjCUe.jpg

0

27

Подготовил  основу заднего моста и сейчас дорабатываю его
http://s4.uploads.ru/t/H7jGS.jpg

0

28

Да здравствуют наши самодельщики, лучшие самодельщики в мире! Молодец Марат! Классно! А как удаётся выдержать всю конструкцию без малейших перекосов? Что используется в качестве материала? Крышки легендарного "Доширака"?  :D  Даже в очках не смог разглядеть. Что-то тонкое и очень ровное! Как это было во все времена из твоих золотых рук, Марат, выходят шедевры! С готовой моделью более или менее понятно, но самодел..!!!  :flag:  Восхищаюсь!!!

0

29

Спасибо, Navigator.
Это 1 мм. пластик. Клею на суперклей и сразу контролирую углы. Никаких шаблонов не использую, кроме чертежа на экране компа.

0

30

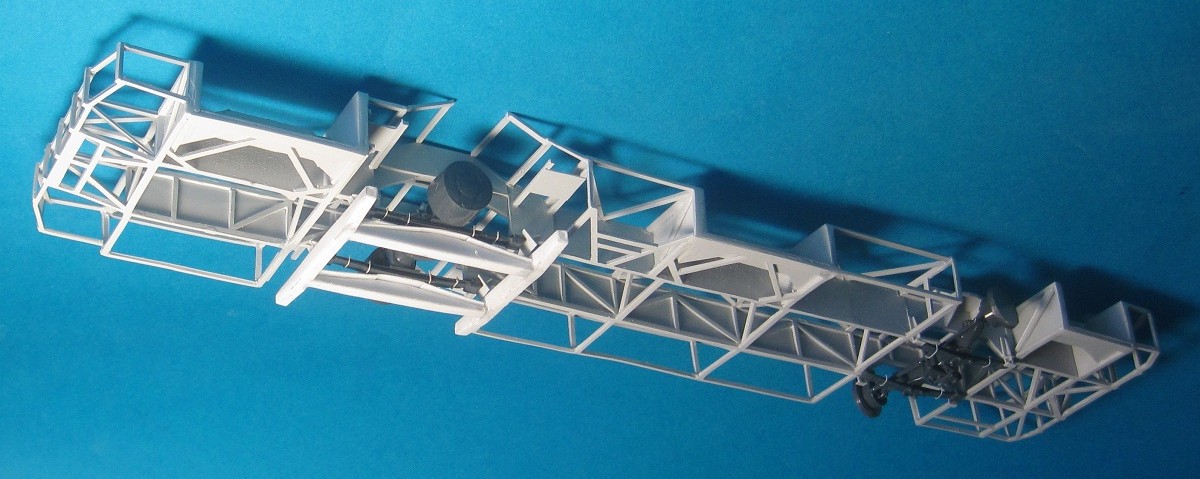

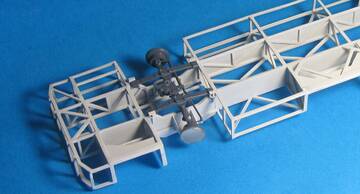

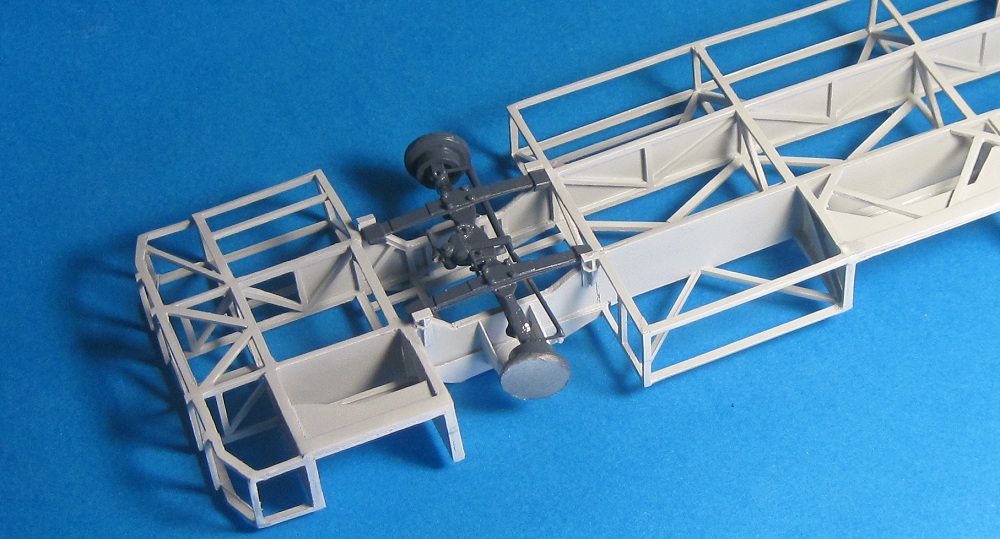

Подвесил на рессоры задний мост и работаю с рамой пневмоподвески.
http://s5.uploads.ru/t/Uf456.jpghttp://s5.uploads.ru/t/v6EYW.jpghttp://s5.uploads.ru/t/WV9Xi.jpg

Отредактировано Марат (16 Июл 2013 17:39)
